SOLARNI VAKUUMSKI
CIJEVNI
KOLEKTOR

Postoje dva tipa solarnih vakuumskih cijevnih kolektora:
1) NE-TLAČNI
2) TLAČNI "Heat pipe"

1) NE-TLAČNI KOLEKTORI

Kroz solarne vakuumske grijače cijevi cirkulira voda ili antifriz.
Tekućina se u vakuumskim cijevima zagrijava putem sunčeve energije te se ona
prirodno podiže u sabirnicu dok se hladnija tekućina iz sabirnice
spušta dolje na dno vakuumskih cijevi.
Tekućina u solarnom sustavu nije pod tlakom.



KARAKTERISTIKE (TLAČNI I NETLAČNI SOLARNI KOLEKTORI)


-Koristi novu generaciju visoko efikasnih grijačih cijevi u visokom vakuumu.
Grijače vakuumske cijevi izrađene su od visoko-borsilikatnog
stakla 3.3 s niskim stupnjem termalne ekspanzije
-Koristeći novu molekularnu nanotehnologiju, sjajno podiže absorpciju topline za 20%.
-Ima veću sunčevu termalnu konverziju i postiže višu temperaturu vode
-Absorpcijski koeficijent je veći od 92%
-Absorbira toplinu čak i po oblačnom vremenu!
-solarni kolektori griju i pri vanjskoj temperaturi -10°C
-Otporno na tuču do 25mm
-bakreni priključak fi22 (za tlačne kolektore)
-inox priključak vanjski navoj 1" (za netlačne kolektore)
-odlična toplinska izolacija sabirne cijevi
-izvana rostfraj lim debljine 0,7mm, okvir rostfraj 1,2mm
-vanjska veličina sabirnice 140x130mm za tlačne kolektore
-vanjska veličina sabirnice fi170mm za ne-tlačne kolektore

CJENIK NETLAČNIH KOLEKTORA
Naziv proizvoda
cijena sa PDV-om

KV155 15 47 24V R
- Vakuumski cijevni ne-tlačni kolektor sa 24 cijevi
- upojna površina sunčevog zračenja 2,67m2 (za 160L spremnike)
- promjer solarnih cijevi 47mm. dužina 1,5m
- težina 65kg

- Dimenzije cca. 1,7x1,8m
- snaga 2000W

(slika konstrukcije...)

KV155 - zadnje noge (montaža za ravni krov)

1900 kn






145 kn

KV200 15 47 30V R
- Vakuumski cijevni ne-tlačni kolektor sa 30 cijevi
- upojna površina sunčevog zračenja 3,33m2 (za 200L spremnike)
- promjer solarnih cijevi 47mm. dužina 1,5m
- težina 79kg
- Dimenzije cca. 1,7x2,21m
- snaga 2500W

(slika konstrukcije...)

KV200 - zadnje noge (montaža za ravni krov)

2400 kn







162,5
kn

KV500 18 58 50V R
- Vakuumski cijevni ne-tlačni kolektor sa 50 cijevi
- upojna površina sunčevog zračenja 7,5m2 (za 500L spremnike)
- promjer solarnih cijevi 58mm. dužina 1,8m

- snaga 5625W
(slika konstrukcije...)

KV500 - zadnje noge (montaža za ravni krov)

4000 kn





160 kn


PRIMJER: Shema spajanja netlačnih kolektora





2) TLAČNI KOLEKTORI

U vakuumskim grijačim cijevima nalazi se "Heat pipe"
- bakrena cijev napunjena sa brzo isparavajućom tekućinom .
Vakuumska grijača cijev (kolektor) može zagrijati bakrenu grijaču glavu do 240°C.
Nova tehnologija "Heat pipe" visoko efikasne grijače cijevi absorbiraju sunčevu
energiju i prenose toplinu više od 92% te brže zagrijavaju vodu nego
kod klasičnih ne-tlačnih vakuumskih grijačih cijevi.
Prednost je što nema vode u vakuumskim grijačim cijevima te
radi čak i u slučaju da je neka od grijačih cijevi razbijena te ne može
doći do smrzavanja u grijačim cijevima.

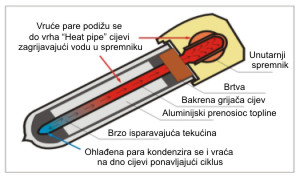

sl.1) Solarni cijevni kolektor "Heat pipe"
.

CJENIK TLAČNIH KOLEKTORA
Naziv proizvoda

cijena sa PDV-om

KH200 18 58 20 R
- Vakuumski cijevni "Heat pipe" tlačni kolektor sa 20 cijevi
- upojna površina sunčevog zračenja 2,88m2 (za 200L spremnike)
- promjer solarnih cijevi 58mm. dužina 1,8m

- težina 66kg
- Dimenzije cca. 2x1,65m
- snaga 2160W
(slika konstrukcije...)

KH200 - zadnje noge (montaža za ravni krov)

3675 kn






117 kn

KH240 18 58 24 R
- Vakuumski cijevni "Heat pipe" tlačni kolektor sa 24 cijevi
- upojna površina sunčevog zračenja 3,46m2 (za 240L spremnike)
- promjer solarnih cijevi 58mm. dužina 1,8m

- težina 86kg
- Dimenzije cca. 1,99x1,96m
- snaga 2590W

(slika konstrukcije...)

KH240 - zadnje noge (montaža za ravni krov)

4250 kn






160 kn

KH300 18 58 30 R
- Vakuumski cijevni "Heat pipe" tlačni kolektor sa 30 cijevi
- upojna površina sunčevog zračenja 4,32m2 (za 300L spremnike)
- promjer solarnih cijevi 58mm. dužina 1,8m

- težina 99kg
- Dimenzije cca. 2x2,45m
- snaga 3240W

KH300 - zadnje noge (montaža za ravni krov)

4875 kn





167
kn
